云温控器在办公楼的智能节能应用方案

　　一、背景介绍

　　随着国家的改革开放、经济及第三产业的发展，全国各城市兴建了一大批办公楼、写字楼等公共建筑，这些高档的大型公共建筑一般都采用中央空调等现代化的建筑设备，来保证室内环境的要求。根据报导，目前国内拥有大型中央空调的写字楼超过4000座，初步估计空调用电量为(800～1000)万kW，这类高档的公共建筑的中央空调耗能约占整个建筑总能耗的(40～60)%，单位空调面积的电耗一般在(80～200)kWh/m2年，是普通城市住宅单位面积用电量的(5～10)倍，这类建筑的节能潜力大，根据对部分建筑的节能改造经验，通过加强使用管理，杜绝跑冒滴漏的浪费现象，可节能(15～20)%;通过提高水泵风机等输配设备的运行效率及应用变频调速技术，可节能(5～10)%;通过改善过渡季节设备运行方式，避免冷热不均，增加自动控制系统等措施还可节能(5～10)%。这种高档的大型公共建筑的中央空调综合节能潜力为(30～40)%，可见，中央空调作为建筑能耗大户，如何合理有效的降低空调能耗，做到更加节能智能管理，关键在于使用管理。

　　二、中央空调现状

　　通过采取大量的问卷调查、实地走访等市场调研方式后，我们得到以下和中央空调有关主要信息：对于配置中央空调系统的办公楼、写字楼而言，中央空调系统末端的智能化节能管理一直是节能管理的重点和难点。

　　2.1、落后不便的房间空调开关

　　目前，中央空调房间的开关主要有三速开关和温控器两种，三速开关与普通电扇开关没有任何区别，温控器虽能按设定的目标温度自动调节空调运行状态，实际使用中因操作不便，也多设定极限温度，当作只有高档运行的普通开关;

　　三速开关和温控器一般安装在靠近门口的位置，在工作时，因温度设置造成室内温度过低或过高，又不便操作调整，不良的室内环境不仅影响人体舒适感，影响身体健康，还会造成巨大的能源浪费!

　　多数用户反映，传统温控器控制很不方便!虽有部分温控器为方便用户操作，配置有遥控器，实际使用时也多损坏或丢失，仍是沦为普通温控器。

　　2.2、失控的末端能耗

　　三速开关或温控器在房间内，使用情况由用户的空调使用习惯决定，因此办公楼、写字楼中普遍存在夏季空调温度过低、冬季空调温度过高等过度使用空调的情况，过大的室内外温差环境不仅对员工的身体健康不利，还造成大量的能源浪费，据统计，夏季空调温度提高1℃或冬季空调温度降低1℃，可节能(8～10)%。

　　实践表明，合理设置空调温度，科学管理空调的运行，既能提供比较健康、舒适的室内环境，满足正常的工作、生活和学习需要，又能节约能源，保护生态环境。为了避免空调过度过度使用造成的浪费，促进节能降耗，2007国务院办公厅为落实《国务院关于加强节能工作的决定》(国发〔2006〕28号)精神，促进科学使用空调，节约能源资源，减少温室气体排放，有效保护环境，专门下发了《国务院办公厅关于严格执行公共建筑空调温度控制标准的通知》(国办发〔2007〕42号)，明确规定“夏季室内空调温度设置不得低于26摄氏度，冬季室内空调温度设置不得高于20摄氏度”。

　　然而，由于三速开关或温控器的不能反映实际空调情况，没有技术支撑，上述决定沦为有政策没对策的倡议!

　　2.3、简单粗暴的空调管理

　　办公楼、写字楼由于办公室众多，给空调管理、特别是合理使用空调、下班后确保空调关闭是一项繁琐的工作，特别是单位办公楼和按面积收费的写字楼，房间空调基本没人关闭，只能在下班后统一关闭空调主机，停止中央空调的供应，这样一方面造成能源的白白浪费，另一方面又不能满足加班人员的个性化需求。

　　2.4、错误盲目的节能观念

　　集中供应和分散使用是中央空调的基本特征，能源中心负责集中供应，末端用户进行分散使用。很显然，集中供应的目的是为了满足分散使用的需求!所以，中央空调的能耗是由末端需求决定的。

　　现在很多单位节能意识已经很高，节能意愿也比较强烈，可在中央空调的节能上却存在一个误区，认为中央空调能耗在能源中心，所以都在能源中心的节能方面下功夫，又是加变频、又是上自控系统，最终的结果是资金投进去，节能效果没出来，甚至于有的节能设备又成了新的能耗设施!殊不知能源中心的节能与末端使用的节能就如“如何理财”和“有财可理”的关系，不解决末端节能这一源头上的“有能可节”的前提，能源中心节能这一“如何节能”当然是无源之水、无本之木!

　　2.5、居高不下的空调费用

　　由于居住建筑是家庭消费、家庭支出，使用主体与成本支出主体是统一;而办公楼、写字楼空调使用主体与成本支出主体是错位的，比如：办公楼的空调是公务人员消费、财政出钱;写字楼的空调是员工消费、老板出钱等，显然不具有家庭空调“按需消费”的节能功力，所以办公楼、写字楼的中央空调一方面大量存在浪费使用的情况，另一方面又造成了空调费用居高不下。

　　据统计：公共建筑空调能耗是居住建筑空调能耗的(5～10)倍，这一方面说明办公楼、写字楼的中央空调浪费的严重性，也从另一个侧面说明办公楼、写字楼的中央空调存在巨大的节能潜力!

　　2.6、节能意识的浅薄

　　对于中小型企业而言，空调电量的浪费成了管理者屡禁不止的问题，员工下班忘了关空调、上班期间空调调到最高或最低等，造成严重的浪费。“吃大锅饭”的心里是人性的诟病，节能意识的浅薄，是空调电量浪费的主要原因。对于这种屡禁不止的现象，管理者也束手无策。

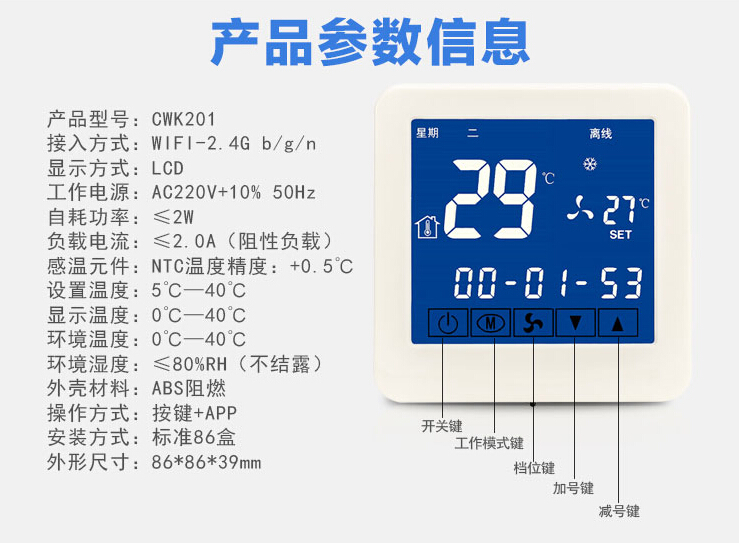

　　三、云温控器简介

　　为适应互联网时代空调智能化的潮流和趋势，也为了本着科技创新、品牌立身的企业经营理念，春泉节能率先推出了国内首款带有“云”功能的空调智能温控产品—云温控器。这是对传统温控器产业的一次创新性颠覆，也是顺应中央空调节能市场需求最新产品!

　　提高空调房间的空气品质，包括舒适的温度、适宜的湿度和良好的空气清新度是基本保证，拥有一款既能满足房间空气调节能智能控制要求，又能增加空调的科技属性的云温控器，可以带给客户方便、惊喜的超预期的智能家居体验。传统温控器显然已不能满足这些要求，有需求就有市场，有市场就有机遇。为了响应国家节能减排的号召，也为了给客户和用户带来更加人性化和节能智能化的家居体验，云温控器应运而生!

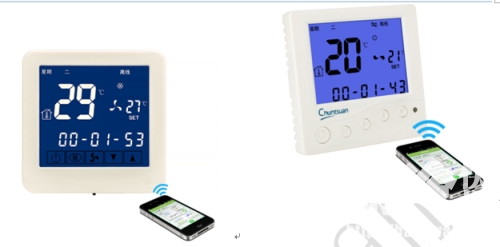

　　云温控器是基于移动互联技术，在传统温控器功能的基础上，实现云端操作和管理的空调温度自控设备，适用于所有四线三速风机盘管，可直接替代传统温控器。

　　云温控器除具有开关空调、冷暖模式、风速档位、温度设置等传统温控器的基本功能外，还具有手机开关空调、手机查看空调状态和情景模式选择等云端操作功能;针对于中央空调的节能问题，还开发了温限管理、加班模式和定时开关机等节能功能及指定运行、分时禁用和分组授权等管理功能，更好的解决企业、商场等办公楼的空调浪费问题。

　　云温控器是“互联网+空调”的具体应用，是空调智能升级的最佳选择!选择云温控器，轻松实现空调智能化!

　　四、云温控器功能

　　4.1、手机开关空调

　　通过APP或登录网页，可不受时空限制的开关空调，既能提前打开空调，进屋即可享受清凉，对于企业办公楼来说，企业老板可手机登录APP查看空调的开关情况，及时解决忘关空调，白白浪费的烦恼!

　　4.2、手机查看状态

　　通过APP或登录网页，随时随地查看房间的空调状态，家人冷温暖瞬间呈现，既可解决家中老人、孩子不会开关空调的顾虑，又能为家人营造出一个四季如春的温馨!

　　4.3、情景模式

　　内置的离家、回家、节能和睡眠四个标准模式，给你一个方便快捷的选择，满足你最常用的基本需求。

　　4.4、温限管理

　　夏天空调每调高1℃，可节能8%～10%!当你选择启用本项功能并设置了夏季制冷空调最低温度和冬季采暖空调最高温度时，对于中小型企业多风机盘管的办公楼，每个风机盘管每天节省几度电，企业老板就拥有了一种避免空调过度使用的节能工具。

　　4.5、加班模式

　　到下班时自动关闭空调，加班时可现场开启，每2(也可设置为1.5或1)个小时，会再次自动关闭一次，当你选择启用本项功能并设置了下班时间后，再也不用担心下班后空调忘关的问题!作为员工，避免了管理者的批评，作为老板，减少了电量电费的开支。

　　4.6、定时开关

　　到设定的时点会自动执行开机或关机动作，下班后自动关闭空调，这一动作与现场操作属平行关系，即定时点的执行和用户现场的操作互相独立的执行，按时间顺序保持最后一次的工作状态!

　　4.7、指定运行

　　通过后台(或APP管理权限)开关空调，现场面板处于禁用状态，不能进行任何操作(包括冷暖模式、风速档位、设定温度)，避免公共区域空调的随意开关。

　　4.8、分时禁用

　　设置在不同的时间，期间禁止任何操作(包括后台和面板)，从而达到强制节能之目的。

　　4.9、能耗统计

　　通过监测(计量)风机盘管的运行档位的运行时间,结合各运行档位的能耗功率(换热功率),统计并记录房间(风机盘管)的空调能耗,实现空调能耗的可见、可比、可重现，是中央空调能耗统计、能耗分析和能耗管理的重要工具，可用于内部能耗监测、能耗统计和管理收费!

　　4.10、分组授权

　　主帐户可以将相关管理权限分配给指定的人员，由指定人员代为行使!

　　以上功能除满足了消费者方便、时尚、美观等的需求外，还更加适合企业空调的管理和节能，解决了员工下班忘关空调的苦恼和老板对空调电量的担忧。

　　五、系统拓扑

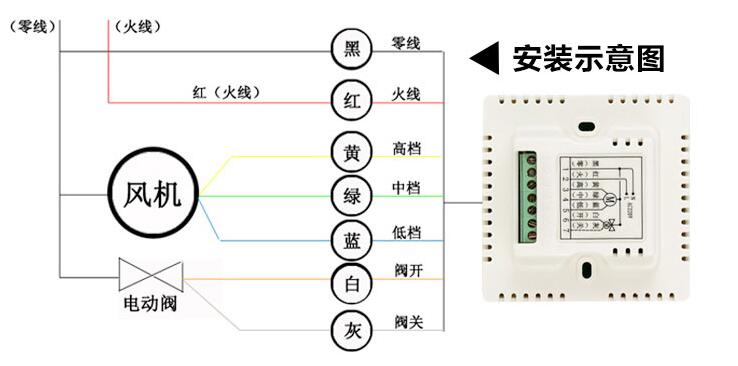

　　5.1、云温控安装

　　云温控器操作简单，使用方便。接线底座预留的接线端子的数量和以前传统温控器也相同，云温控器的接线方式和以前传统温控器接线方式相同，产品会配有详细的接线说明书，您可以找专业的水电工给您安装。如果已安装的传统温控器，则直接替换即可。

　　5.2、云温控器网络接入

　　1、WiFi通用网络接入

　　应用于一般的单位进行节能管理，确保云温控器所在位置的WiFi信号强度及网络速度满足说明书要求，下载『一键设置』软件，按说明书操作，找到要接入的路由器，输入路由器接入密码，接入后云温控器上显示正常接入标志，表示云温控器已成功接入“空调云”。

　　2、Zigbee专用网络接入

　　应用于整个办公楼、写字楼进行项目管理，每一个项目需配置一个智能网关，按设计方案配置中继器，智能网关接入互联网后，通过管理后台注册本项目的云温控器，Zigbee网络会自动搜索注册设备，建立最佳通讯链路。

　　产品接入之后，扫描二维码下载移动APP至手机上，便可与室内中央空调末端远程智能互动，并且能通过云服务中心调取各种应用资源和获取多种增值服务，从而使中央空调更加节能、智能、舒适。只要有网络的地方，通过手机都能随时随地查看空调运行状态、远程启停控制、查看和调节室内温度、空调模式和风速、定时启停、日历显示等，还能实现空调的故障预警、异常应用、禁用失败等云诊断功能。不论你身在何处均可与千里之外的空调实时互动。
